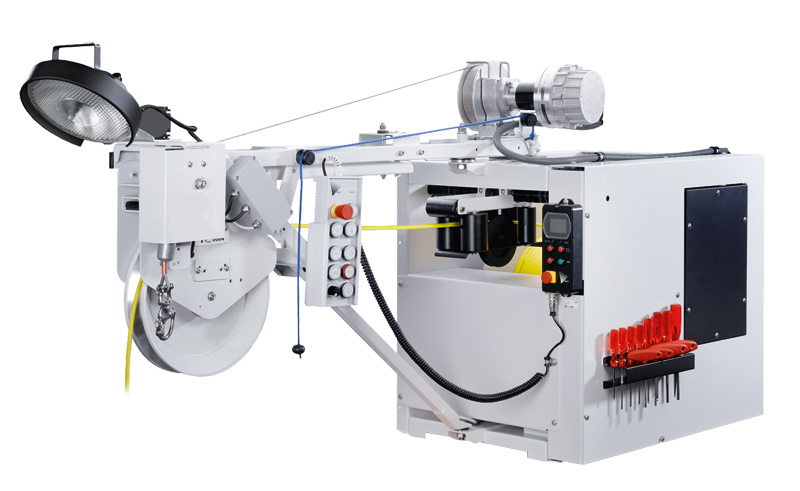

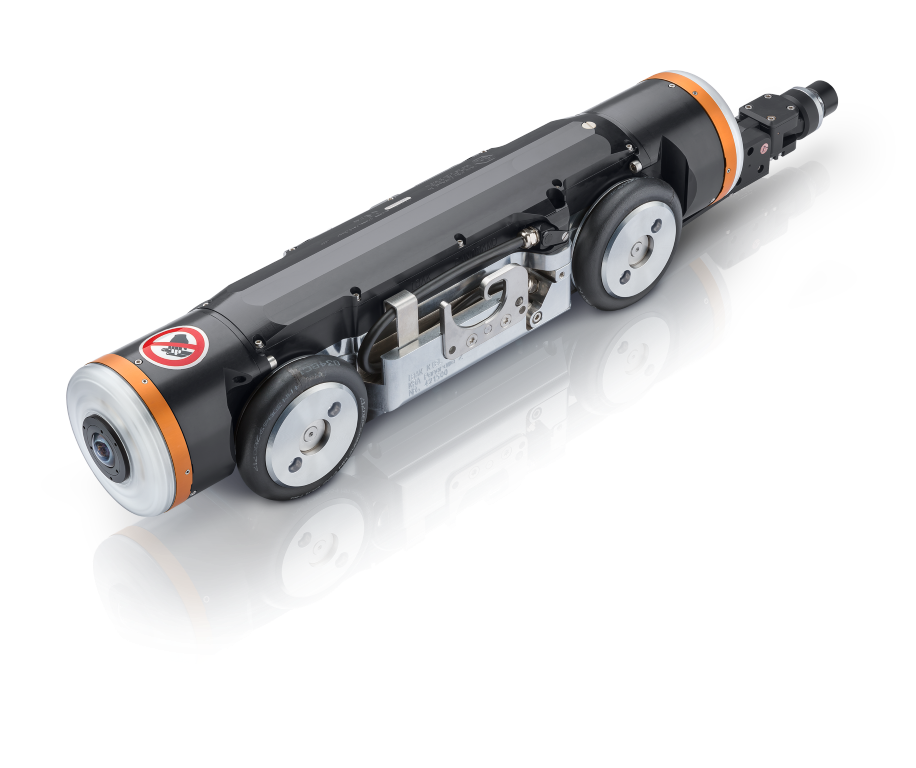

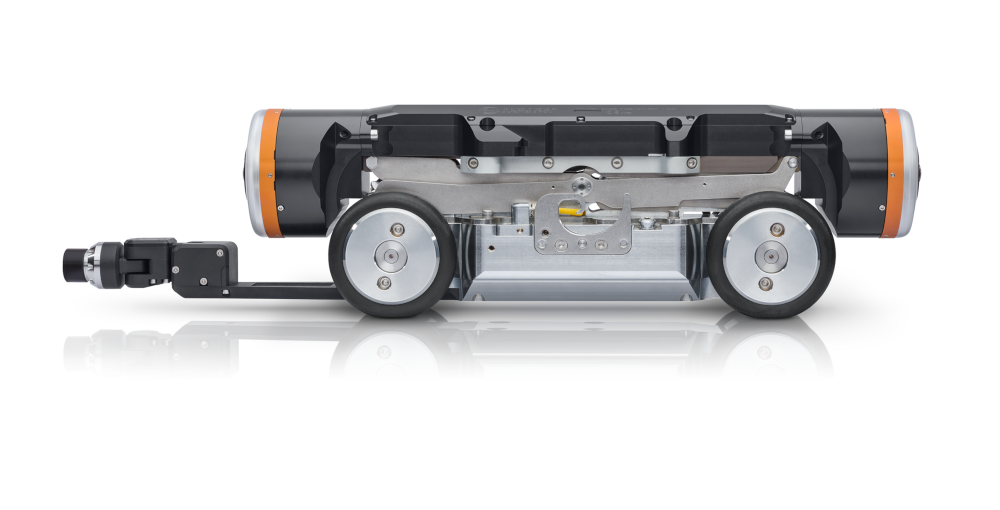

Systém IBAK PANORAMO 4K se skládá z kamerového systému a přidruženého navijáku se speciálním kamerovým kabelem 300 m (KW 310 (4K)) nebo volitelně 500 m (KW 505 (4K)) se dvěma optickými vlákny v kabelu. Celý systém je řízen pomocí osvědčeného operačního systému BS 10X (R).
Systém PANORAMO 4K má celosvětově unikátní technologii skeneru pro vysoce účinnou inspekci kanalizací, se kterou jsou kontroly potrubí možné při výrazně vyšších rychlostech v rozlišení 4K.

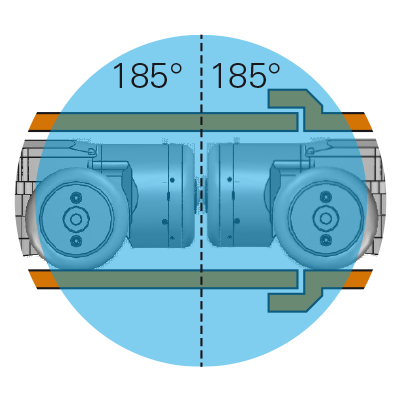

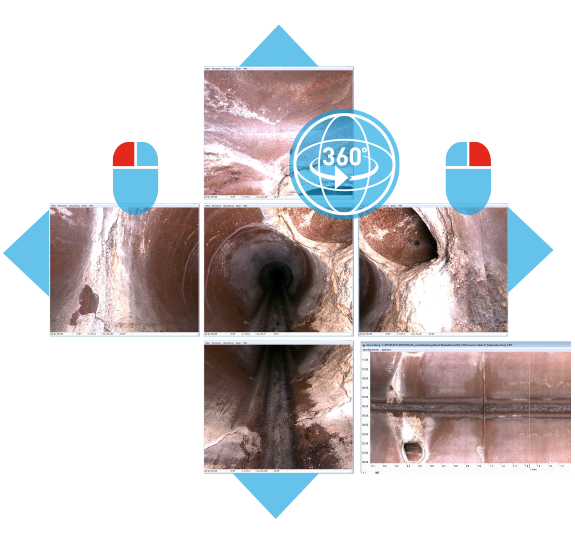

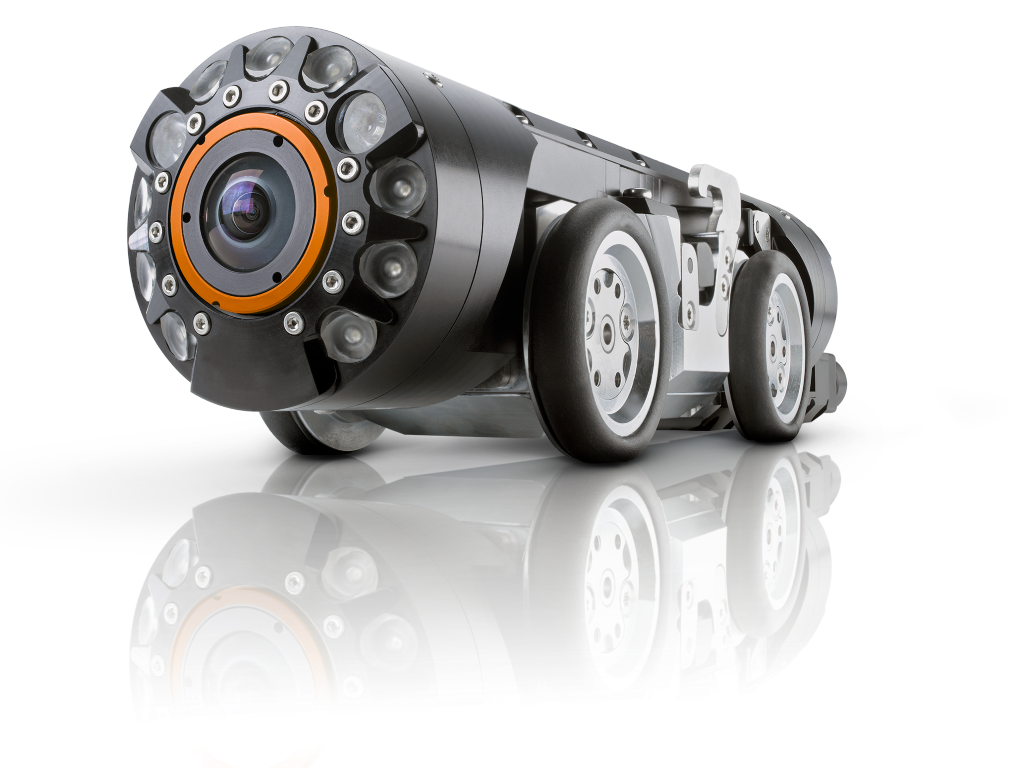

Oproti běžnému natáčení videa je záznam pořizován 2 digitálními kamerami s 185° objektivem rybího oka, které zaznamenávají obraz na vzdálenost 5 cm. Ty jsou následně automaticky sestaveny tak, že vznikne reálný 3D vnitřní pohled na celé potrubí. To umožňuje posoudit stav v kanceláři nezávisle na vlastní kontrole a pozorovatel se může volně pohybovat ve stoce prakticky bez vizuálních omezení.

Produktová řada PANORAMO byla v posledních letech dále rozvíjena na základě osvědčené technologie. Výsledkem je ještě brilantnější obraz s rozlišením 4K. Zkratka 4K znamená 4000 a znamená přibližný počet horizontálních pixelů (3840 x 1920 pixelů). To znamená čtyřnásobné rozlišení oproti Full HD. Aby bylo možné nabídnout tuto brilanci a bylo možné zobrazit a uložit odpovídající vysoké rozlišení na monitoru, došlo k revoluci v přenosové cestě. Poprvé v historii IBAK pro přenos obrázků a dalších dat použit standard Gigabit Ethernet. S pomocí této technologie je možná rychlost přenosu dat až jedna miliarda bitů (jeden gigabit) za sekundu. Vzhledem k tomu, že IBAK má dlouholeté velmi pozitivní zkušenosti s používáním technologie optických vláken, byly použity 2 optické linky také v kabelu se standardem Gigabit Ethernet.

Technologie PANORAMO tvoří základ pro kompletní detekci a dokumentaci poškození, měření škod a v budoucnu pro použití PANORAMO ArtIST (Softwarový nástroj pro umělou inteligenci). PANORAMO ArtIST je založen na softwaru, který využívá techniky umělé inteligence k automatické detekci poškození, spojení atd. a podporuje operátora při zjišťování a dokumentování poškození efektivněji a v některých případech automaticky. Technologie PANORAMO k tomu tvoří nejlepší základ, protože je analyzováno 100% potrubí.

Technická data systému

Klasifikace produktů kompletní systémy
Oblast použití Hlavní potrubí od DN 200 (DN 150)

Prospekt ZDE
