IBAK ASPECTA




ASPECTA je šachtová zoom kamera (také známá jako elektronické šachtové zrcadlo), se kterou je možné se podívat na připojené šachty ze šachty, aniž byste museli do šachty lézt.
ASPECTA se používá ke kontrole provozního stavu a používá se například pro plánování čištění kanalizace podle potřeby a plánování dalších kontrolních opatření.

ASPECTA je tedy jednoduchý, rychlý a nenákladný nástroj pro plánování dalších opatření. Díky velkému faktoru zoomu (optický 30x) a dostatečnému osvětlení je i ve větších kanalizacích možné vidět i oblasti, které jsou daleko od šachty.

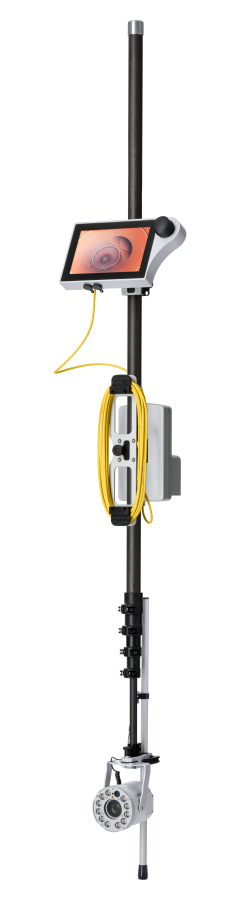

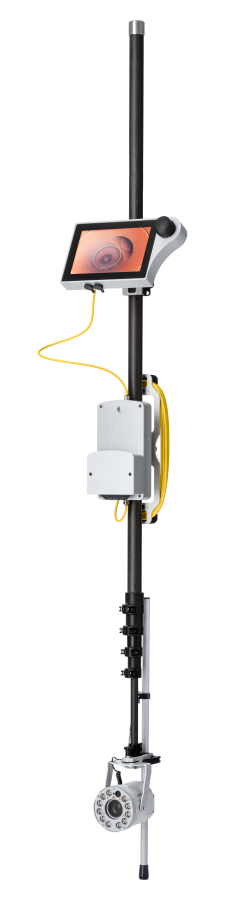

Kamera je umístěna v šachtě pomocí teleskopické tyče. Připojený stojan pro umístění kamery do žlabu a motorizovací mechanismus usnadňují přesnou manipulaci. Měření vzdálenosti je možné pomocí integrovaného laseru. Použitá standardní výměnná baterie je nekomplikovanou variantou napájení, která umožňuje snadnou výměnu baterií a snadné nabíjení. U ASPECTA si můžete vybrat mezi ústřednou BP2 a ústřednou BP100, kterou lze použít i pro jiné přenosné systémy IBAK.

Čisticí software IKAS Cleaner umožňuje digitální přenos pracovních dat zaznamenaných po čištění do správy dat kanalizace.



Výhody na první pohled:

  • Rychlá kontrola provozního stavu
  • Výkonné LED světlomety pro optimální osvětlení
  • Snadnost použití
  • Velký faktor zoomu (30x)
  • Integrované měření vzdálenosti
  • Dobrá manipulace s dvojnožkou
  • Kompletně integrovaný PC v ovládacím panelu
  • Digitální přenos zaznamenaných dat (IKAS Cleaner)

Technická data systému

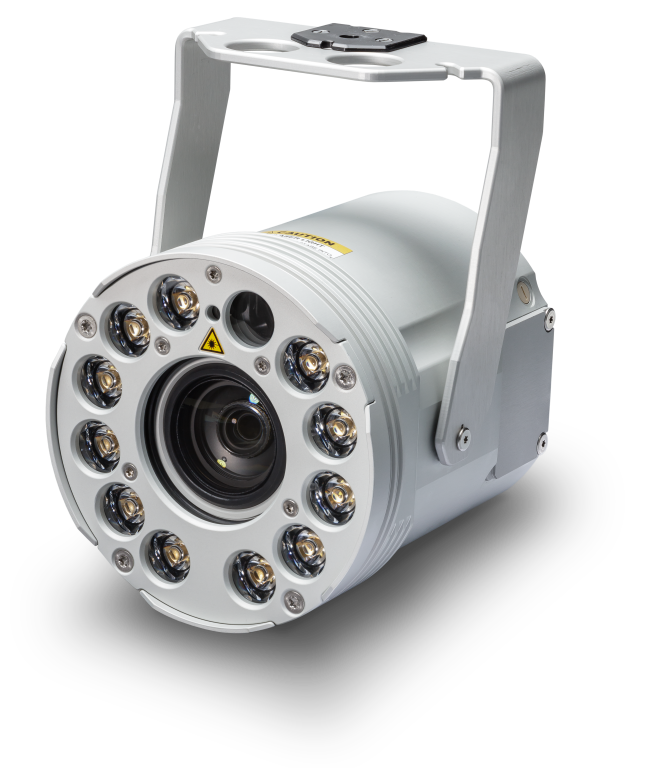

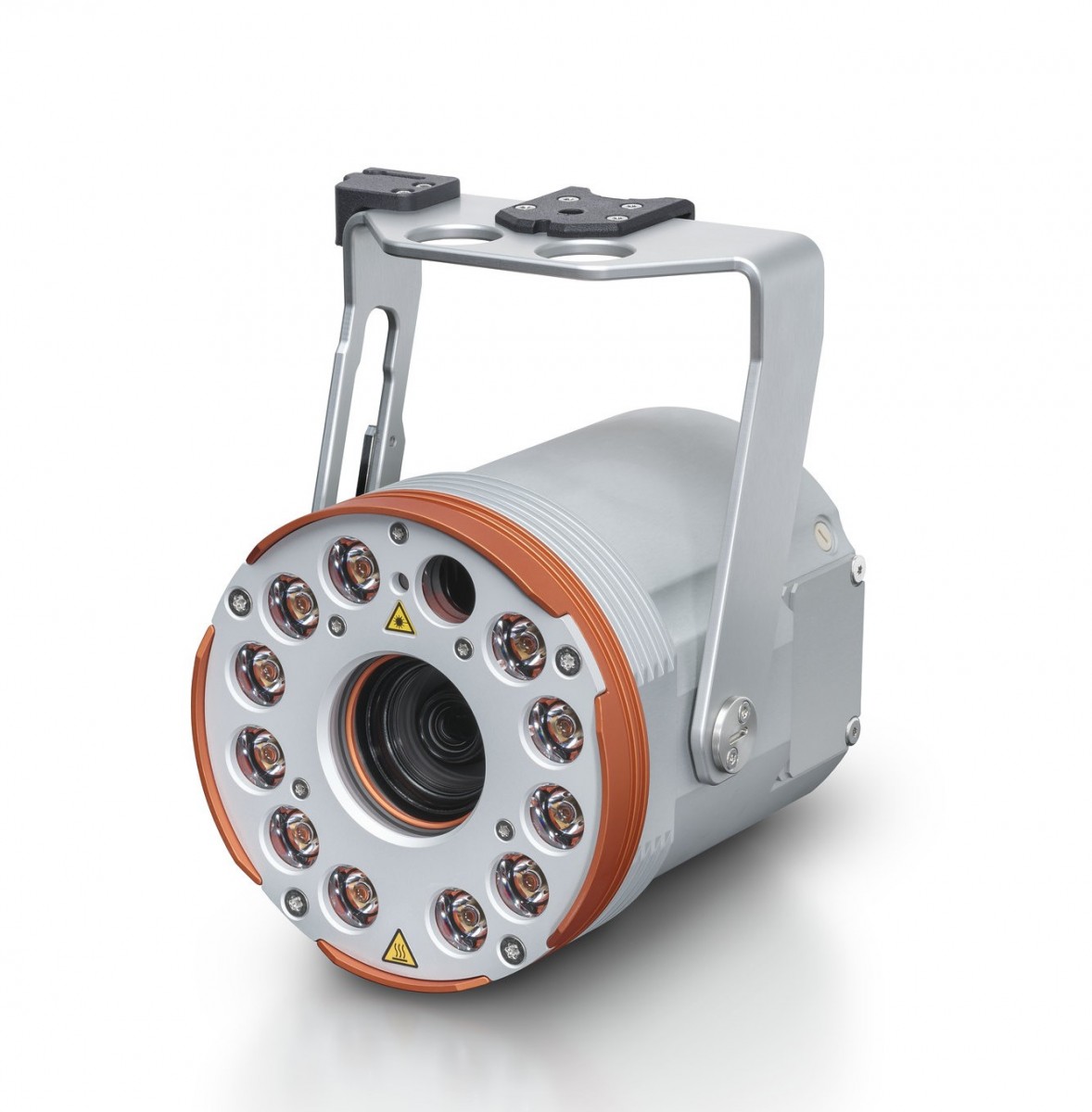

  • Klasifikace produktu kamera s naklápěcí hlavou
  • Oblast použití od DN 150 – DN 1200
  • Rozměry průměr 123 mm, délka 136 mm
  • Hmotnost cca 11 kg / cca 1,5 kg (systém/kamera)
  • Zoom 30x optický, 32x digitální
  • F (clona) 1,6 - 4,7
  • f (ohnisková vzdálenost) (mm) 4,3 mm - 129 mm
  • Osvětlení 11 bílých výkonových LED, reflektory vyzařovací úhel 15 stupňů
  • Světelná citlivost (lux) 0,5 lux (F1,6 1/30s)
  • Světelný tok (lumenů) 5200 lm
  • Stupeň krytí IP68
  • Přípustná okolní teplota mínus 10 stupňů C až plus 50 stupňů C při provozu, mínus 20 stupňů C až plus 60 stupňů C při skladování
  • Zkušební tlak na těsnost ne
  • Monitorování tlaku ne
  • Funkce clony manuální, automatická, dálkově ovladatelná
  • Rozsah otáčení pod 90 stupňů, nad 60 stupňů
  • Ex ochrana ne

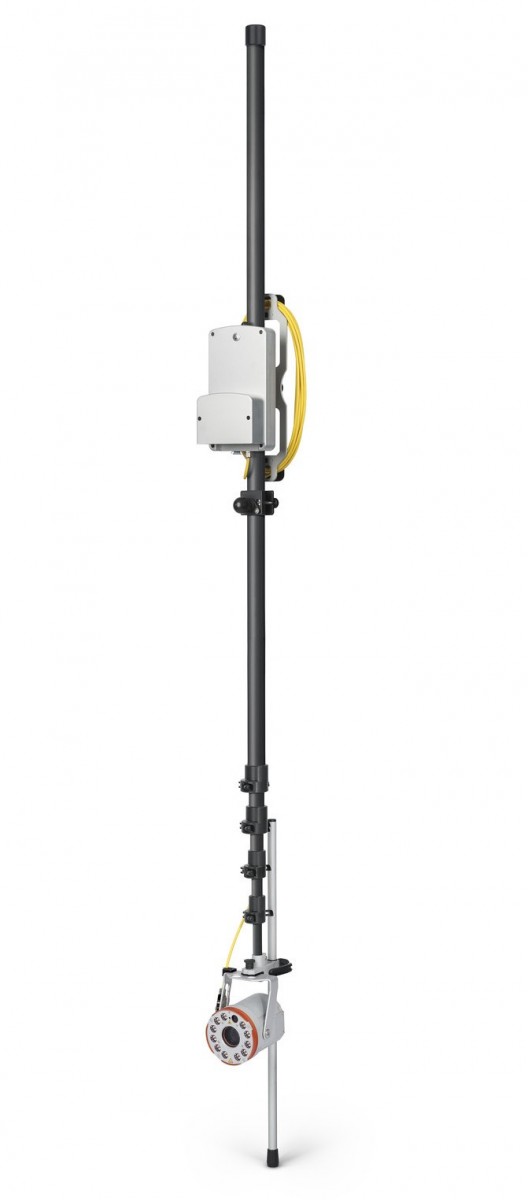

Teleskopická tyč

  • Materiál GRP/CRP (černá)
  • Hmotnost 2,4 kg (standardně 5 kusů) / 2,6 kg (možnost 6 kusů)
  • Průměr rukojeti/hrotu 40 mm/ 21 mm (standardní 5dílný) / 40 mm/ 17 mm (možnost 6dílný)
  • Rychloupínací systém zamykání
  • Délka 1,90 m - 8,15 m (standardně 5 dílů) / 1,95 m - 10,0 m (volba 6 dílů)

Zdroj napájení

  • Baterie 18 VDC, 4 Ah (Li-ion), 1 kus
  • Výdrž baterie cca 2 hodiny
  • Doba nabíjení 36 minut
  • Provozní napětí nabíječky 230V

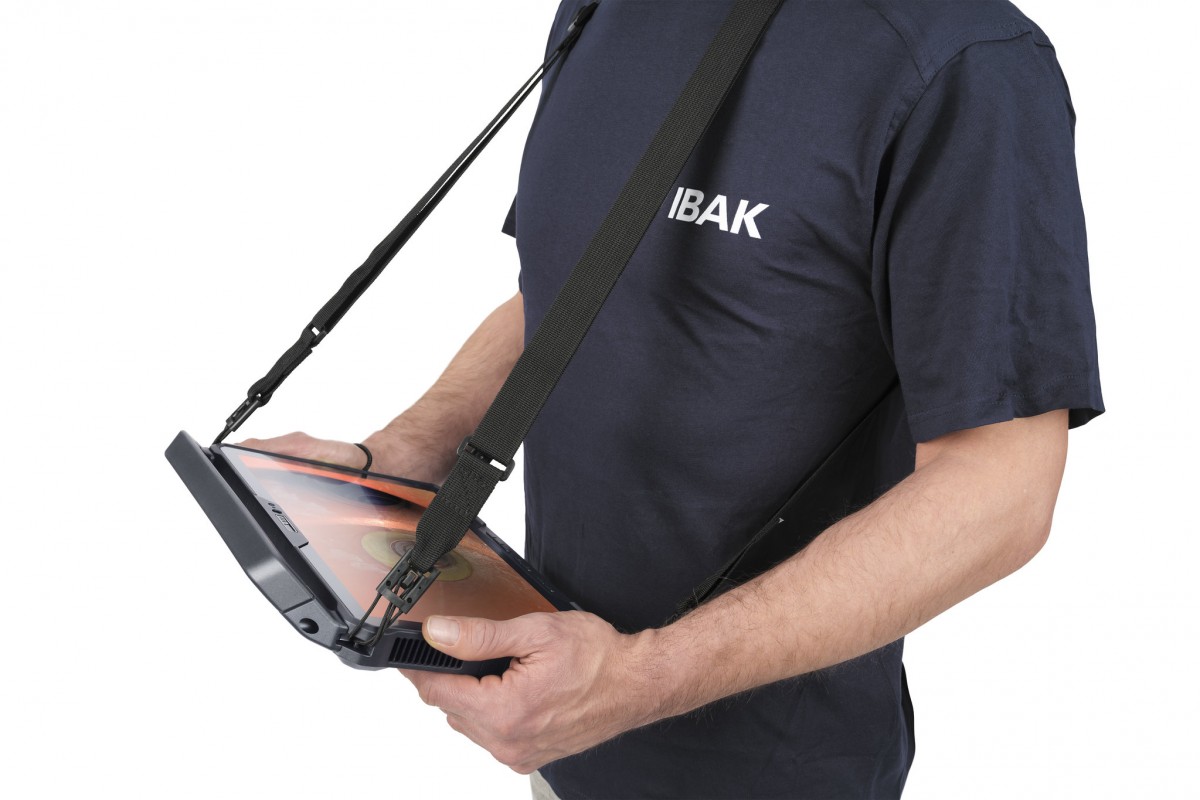

Provoz/přenos dat

  • Rozměry š x v x h: 340 x 190 x 40 mm
  • Hmotnost cca 2,8 kg
  • Přípustná teplota okolí 0 stupňů C až plus 35 stupňů C při provozu,  mínus 10 stupňů C až plus 40 stupňů C při skladování
  • Monitor odolný proti stříkající vodě (IP43) 10palcový dotykový displej
  • Ovládací panel BP2
  • Funkce joysticku zoom, naklonění, manuální ostření
  • Záznam dat,  zadávání textu nebo ukládání obrazových nebo video souborů (MPEG 4 AVC/H.264) na integrovaném PC, výměna dat přes USB 3.0

Příslušenství

Dvojnožka hliníkový stativ, barva červená, nastavitelná 109 cm - 180 cm, hmotnost 1,95 kg
Hřídelový rošt Pracovní rošt průměr 670 mm s výřezem, hmotnost 5,6 kg
Pouzdro na kameru, ovládací panel, náhradní baterie, nabíječka, 6KT šroubovák
